Sistem Microgrid Tambang & Perkebunan Off-Grid Indonesia: Tiga Lapisan Arsitektur + Empat Topologi + Lima Variabel Desain (Panduan EPC 2026)

Jawaban ringkas: Sistem microgrid untuk kamp pertambangan, perkebunan terintegrasi, dan fasilitas industri off-grid di Indonesia adalah pembangkit tenaga listrik mandiri yang menggabungkan beberapa sumber energi (PLTS, genset diesel, BESS LFP) dengan satu sistem kendali terpadu — berbeda dari sekadar menambah panel surya ke genset existing. Arsitektur microgrid dibagi menjadi tiga lapisan: Production Layer (sumber energi + konverter daya), Control Layer (Power Management System / PMS / EMS / SCADA), dan Protection Layer (breaker, anti-islanding, grounding). Empat topologi interkoneksi (AC-coupled / DC-coupled / Hybrid-coupled / Multi-bus) menentukan efisiensi dan kompleksitas instalasi, sementara lima variabel desain kapasitas menentukan sizing BESS LFP (contoh platform BESS-125K261, 125 kW/241-261 kWh, ≥6.500 siklus per spesifikasi pabrikan sel) dan PLTS. Panduan ini untuk EPC yang menyusun proposal microgrid tambang nikel, batubara, perkebunan sawit, kamp eksplorasi, dan menara BTS kritis.

Daftar isi

• Tiga Lapisan Arsitektur Microgrid
• Empat Topologi Interkoneksi
• Lima Variabel Desain Kapasitas
• Studi Kasus: Kamp Pertambangan Nikel 500 kW Kalimantan
• Lima Kesalahan Desain Microgrid Off-Grid
• FAQ

Panduan BESS untuk Kamp Tambang & Perkebunan Terpencil menguraikan peran baterai LFP sebagai komponen dalam sistem off-grid. Panduan ini masuk satu lapisan di atas — bagaimana BESS, PLTS, genset diesel, dan beban kritis dipersatukan dalam satu sistem microgrid dengan kendali terpadu, bukan sekadar “menambah panel surya ke genset existing” (model Hybrid Genset+BESS yang dibahas C-033) atau “mengganti genset sepenuhnya” (model LCOE 10 tahun di C-015).

Perbedaan microgrid dari skema hybrid sederhana ada pada lapisan kendali: sistem microgrid memiliki Power Management System (PMS) atau Energy Management System (EMS) yang mengatur dispatch antar sumber secara dinamis berdasarkan prioritas beban, SoC baterai, iradiasi matahari real-time, dan harga bahan bakar. Hybrid sederhana hanya memiliki genset controller + inverter hybrid dengan algoritma fixed.

🔴 Disclaimer: Legalitas captive power untuk IUP (Izin Usaha Pertambangan) dan perusahaan perkebunan diatur oleh regulasi Kementerian ESDM dan undang-undang ketenagalistrikan yang berlaku. Konfirmasi dengan konsultan hukum atau PLN area setempat untuk aspek perizinan sebelum menetapkan skala microgrid proyek.

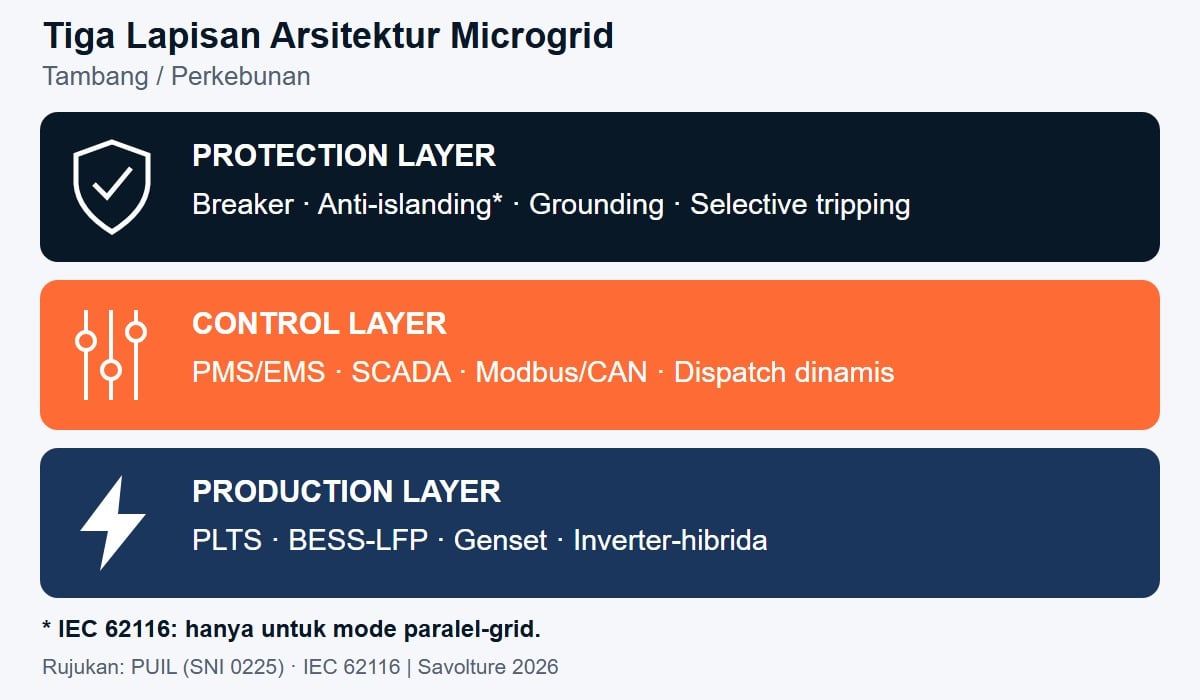

Tiga Lapisan Arsitektur Microgrid

Jawaban singkat: Arsitektur sistem microgrid tambang dan perkebunan off-grid Indonesia dibagi menjadi tiga lapisan terstruktur: (1) Production Layer — sumber energi (PLTS modul mono-crystalline, genset diesel Solar/Bio Solar/Dexlite, BESS LFP) plus konverter daya (hybrid inverter PV, genset AVR, BMS); (2) Control Layer — Power Management System (PMS) atau Energy Management System (EMS) yang membaca SoC baterai, iradiasi, dan beban real-time untuk menentukan dispatch, tipikal terhubung dengan SCADA untuk monitoring remote; (3) Protection Layer — breaker koordinat, proteksi anti-islanding IEC 62116 untuk mode paralel-grid (jika ada), grounding, dan selective tripping. Tiga lapisan bekerja bersamaan untuk menjaga reliability off-grid 99,9%+.

Lapisan 1 — Production Layer (Sumber Energi + Konverter)

Komponen:

• PLTS mono-crystalline — tipikal 400-550 Wp per modul, menempati 7-8 m² per kWp. Untuk microgrid tambang/perkebunan, ground-mount lebih sering daripada rooftop karena ketersediaan lahan. Konfirmasi iradiasi via PVGIS untuk lokasi spesifik.
• Genset diesel — menggunakan Solar / Bio Solar / Dexlite (bukan Pertalite/Pertamax yang merupakan bensin). Sizing tipikal mengikuti beban dasar atau beban puncak sesuai topologi (lihat §Empat Topologi).
• BESS LFP — platform BESS-125K261 (125 kW/241-261 kWh, ≥6.500 siklus @ 25°C 0,5C 70% EOL per spesifikasi pabrikan sel LFP grade A, 98,70% efisiensi maksimum, 10 ms switching, IP55). Modular hingga 10 unit paralel per spesifikasi pabrikan.
• Hybrid inverter — Deye SUN-125K-SG02HP3-EU-GM10 pre-matched dengan PLTS DC input dan BESS DC input, output AC 400V three-phase.
• Konverter tambahan — DC-DC optimizer per string PLTS (opsional untuk mitigasi shading), BMS komunikasi CAN/RS485 untuk closed-loop dengan hybrid inverter.

Prinsip desain: Production Layer dirancang untuk N+1 redundancy pada komponen kritis — tipikal 2 unit genset (satu primary, satu stand-by), minimum 1-2 unit BESS, dan modular PLTS yang dapat dioperasikan sebagian walau sebagian off-line.

Lapisan 2 — Control Layer (PMS/EMS/SCADA)

Komponen:

• Power Management System (PMS) atau Energy Management System (EMS) — otak microgrid. Membaca input real-time: SoC baterai, iradiasi matahari, beban aktual, status genset, cuaca forecast — lalu menentukan dispatch antar sumber dengan algoritma prioritas yang dapat dikonfigurasi EPC.
• SCADA (Supervisory Control and Data Acquisition) — antarmuka monitoring remote. Operator dapat melihat status microgrid dari ruang kontrol pusat atau remote lokasi via VPN/satelit untuk kamp pertambangan terpencil.
• Komunikasi lapisan — Modbus TCP/RTU, CAN bus (hybrid inverter × BMS), DNP3 (SCADA level), MQTT atau API cloud untuk telemetri remote.

Prinsip dispatch: Algoritma PMS tipikal mengikuti prioritas: (a) PLTS maximum power point tracking ketika iradiasi memadai; (b) BESS discharge menggantikan genset jika SoC cukup dan beban dapat ditangani BESS; (c) genset dinyalakan saat BESS SoC rendah atau beban melebihi kapasitas BESS; (d) BESS charge dari PLTS surplus atau genset ketika beroperasi dalam mode optimal loading.

Platform BESS-125K261 switching time 10 ms per spesifikasi pabrikan memungkinkan transisi antar sumber tanpa kedip untuk beban kritis.

Lapisan 3 — Protection Layer

Komponen:

• Circuit breaker dengan koordinasi selektif (urutan trip dari downstream ke upstream)
• Proteksi anti-islanding IEC 62116 — berlaku untuk mode paralel-grid jika microgrid pernah terhubung dengan PLN. Untuk microgrid off-grid murni tanpa koneksi PLN, anti-islanding dalam konteks berbeda (perlindungan maintenance crew)
• Grounding system sesuai PUIL (Persyaratan Umum Instalasi Listrik) dan standar K3
• Over/under voltage, over/under frequency protection pada bus utama dan setiap sumber
• Earth leakage / RCD untuk sirkuit distribusi

Standar rujukan: PUIL (SNI 0225 series) untuk instalasi listrik Indonesia, IEC 62116 untuk anti-islanding, IEC 61439 untuk assembly switchgear.

Empat Topologi Interkoneksi

Jawaban singkat: Empat topologi interkoneksi microgrid tambang dan perkebunan adalah (1) AC-coupled — setiap sumber (PLTS, Genset, BESS) dikonversi ke AC bus utama via inverter masing-masing, paling umum dan paling toleran dengan mix peralatan existing; (2) DC-coupled — PLTS dan BESS pada DC bus bersama, satu hybrid inverter output AC, efisiensi lebih tinggi tetapi butuh sizing match ketat; (3) Hybrid-coupled — kombinasi AC + DC bus, PLTS besar via AC inverter dan BESS pada DC side hybrid inverter, cocok untuk ekspansi bertahap; (4) Multi-bus — pembagian bus kritis dan non-kritis dengan tie-breaker, cocok untuk fasilitas dengan beban prioritas berbeda. Pemilihan topologi tergantung skala, umur peralatan existing, dan preferensi redundansi.

Platform BESS-125K261 mendukung semua topologi dengan hybrid inverter Deye SUN-125K-SG02HP3-EU-GM10 pre-matched yang menyediakan AC output 400V three-phase dan DC coupling untuk PV string input. Untuk sertifikasi sel LFP yang berpasangan, lihat panduan verifikasi Grade A LFP cell; untuk kebijakan garansi, lihat panduan garansi baterai LFP.

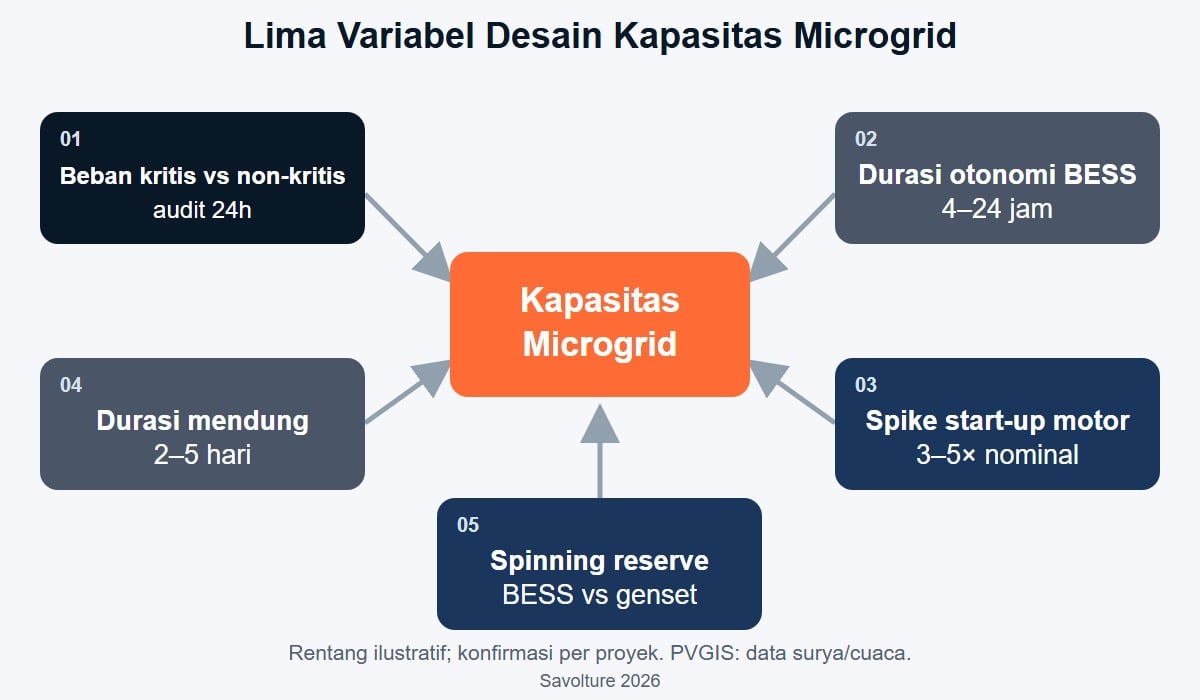

Lima Variabel Desain Kapasitas

Jawaban singkat: Lima variabel desain kapasitas microgrid tambang/perkebunan adalah (1) pemetaan beban kritis vs non-kritis — menentukan prioritas BESS dispatch saat genset off-line; (2) durasi otonomi target dalam jam (tipikal 4-24 jam BESS stand-alone sebelum genset menyala); (3) spike beban start-up motor dari mesin berat tambang (crusher, pump, konveyor) yang dapat 3-5 kali beban nominal selama milidetik; (4) durasi cuaca mendung berturut yang dapat terjadi di wilayah Indonesia (tipikal 2-5 hari musim hujan) — menentukan apakah genset backup wajib atau opsional; (5) spinning reserve atau kapasitas cadangan instan untuk fluktuasi beban mendadak. Lima variabel menentukan sizing final BESS LFP, PLTS, dan genset dalam konfigurasi microgrid.

1. Pemetaan beban kritis vs non-kritis — Lakukan audit beban 24 jam dengan sub-metering per feeder. Beban kritis (medis, komunikasi, cold storage) dialokasikan ke bus prioritas yang di-backup BESS. Beban non-kritis (lampu outdoor, HVAC comfort, mesin produksi batch) dapat di-shed saat SoC baterai rendah. Lihat panduan BESS kamp tambang & perkebunan untuk audit beban detail.
2. Durasi otonomi target BESS — Berapa jam BESS dapat menyuplai beban kritis stand-alone sebelum genset start? Tipikal 4-12 jam untuk kamp tambang (menunggu fajar untuk PLTS kembali), hingga 24 jam untuk fasilitas yang ingin minimal operasi genset. Kapasitas BESS kWh = (beban kritis kW rata-rata) × (durasi otonomi jam) × margin keamanan 1,2.
3. Spike beban start-up motor — Mesin tambang berat (crusher batu, pompa dewatering, konveyor berat) menarik 3-5 kali arus nominal selama milidetik hingga detik saat start-up. BESS LFP + hybrid inverter dengan switching 10 ms menyediakan daya spike sementara, menghindari genset over-sizing untuk puncak sesaat.
4. Durasi cuaca mendung berturut — Di wilayah Indonesia bagian tropis, cuaca mendung berturut 2-5 hari dapat terjadi pada musim hujan. Jika durasi mendung melebihi otonomi BESS tanpa pengisian ulang, genset diesel wajib siap. Faktor kapasitas PLTS tipikal 15-18% (bervariasi per lokasi), konfirmasi via simulasi PVGIS untuk lokasi spesifik.
5. Spinning reserve — Kapasitas cadangan instan untuk fluktuasi beban mendadak atau kegagalan sumber lain. BESS LFP memberikan spinning reserve “statis” (energi tersimpan), berbeda dengan genset yang membutuhkan kapasitas running untuk menyediakan reserve.

Studi Kasus: Kamp Pertambangan Nikel 500 kW Kalimantan

Kamp pertambangan nikel di Kalimantan Timur, beban rata-rata 500 kW continuous 24 jam dengan spike start-up crusher 1.200 kW selama 15 detik. Lokasi tidak terjangkau jaringan PLN. Suplai saat ini: 2 unit genset diesel 800 kVA (satu primary, satu backup) + konsumsi Solar/Bio Solar signifikan.

Konfigurasi microgrid yang dirancang (Topologi A AC-coupled + Multi-bus prioritas):

• Production Layer:
  • PLTS ground-mount: 750 kWp (tipikal 1,5 kali beban rata-rata)
  • BESS LFP: 4 unit BESS-125K261 liquid-cooled paralel = 500 kW / 1.044 kWh usable
  • Hybrid inverter: Deye SUN-125K-SG02HP3-EU-GM10 × 4 pre-matched
  • Genset existing dipertahankan untuk mode darurat
• Control Layer: PMS pihak ketiga dengan algoritma prioritas PLTS → BESS → Genset, SCADA via satelit untuk remote monitoring dari kantor Jakarta
• Protection Layer: breaker koordinat, grounding sesuai PUIL, UPS static switch 10 ms untuk beban kritis (komunikasi, kantor, medis)
• Multi-bus: bus kritis (komunikasi/medis/data) selalu di-backup BESS; bus non-kritis (lighting outdoor, HVAC comfort) dapat di-shed otomatis saat SoC < 30%

Pola operasi tipikal (indikatif, konfirmasi via commissioning aktual):

• Siang (06:00-18:00): PLTS 750 kWp direct consumption + mengisi BESS hingga SoC target 90%
• Sore-malam awal (18:00-02:00): BESS LFP menyuplai beban penuh; genset tidak menyala
• Jendela genset (02:00-05:00): genset menyala 2-3 jam untuk menyuplai beban dan mengisi BESS sebelum PLTS kembali
• Kondisi darurat: SoC < 20% atau cuaca mendung berturut > 2 hari → genset full operation

Konfigurasi microgrid dan pola operasi dalam studi kasus ini di-review oleh Marvin Zhou (B2B LFP Battery Sales Lead, Savolture) berdasarkan spesifikasi platform BESS-125K261 Oktober 2026, standar PUIL (SNI 0225 series), IEC 62116 anti-islanding, dan referensi arsitektur microgrid industri. Hasil aktual bergantung pada profil beban kamp, iradiasi matahari lokasi, umur dan efisiensi genset existing, serta harga bahan bakar aktual di SPBU terdekat — konfirmasi semua variabel sebelum menyusun proposal commissioning.

Untuk kerangka TCO lengkap dengan NPV/IRR, lihat panduan TCO BESS Pabrik; untuk analisis payback hybrid genset vs transisi penuh, lihat C-033 Hybrid Genset+BESS; untuk perbandingan biaya 10 tahun Genset vs PLTS+BESS, lihat C-015 Biaya 10 Tahun.

Lima Kesalahan Desain Microgrid Off-Grid

1. Sizing BESS hanya berdasarkan daya puncak tanpa mempertimbangkan durasi otonomi — BESS 125 kW/261 kWh dapat memberikan 125 kW power selama ~2 jam saja pada discharge nominal. Jika target otonomi 8 jam untuk beban 100 kW, dibutuhkan ~800 kWh kapasitas usable (3-4 unit paralel). Sizing berdasarkan energi (kWh) dan power (kW) secara terpisah.
2. Mengabaikan spike start-up motor dalam sizing hybrid inverter — Hybrid inverter 125 kW tidak dapat menangani spike 500 kW crusher start-up walau hanya 10 detik. Butuh soft-starter pada motor, atau parallel inverter dengan kapasitas gabungan ≥ 3 kali beban nominal untuk mitigasi spike.
3. Memilih topologi DC-coupled untuk retrofit kamp dengan genset existing — DC-coupled lebih efisien tetapi butuh perencanaan terpadu dari awal (greenfield). Untuk kamp dengan genset existing yang ingin menambah PLTS+BESS bertahap, Topologi A AC-coupled lebih fleksibel.
4. Tidak memisahkan beban kritis dari non-kritis (single-bus) — Pada kondisi SoC baterai rendah tanpa load shedding otomatis, seluruh beban (termasuk kritis) akan terputus bersamaan. Multi-bus dengan tie-breaker dan prioritas load-shedding wajib untuk kamp dengan beban medis/komunikasi.
5. Mengandalkan satu komunikasi protokol tanpa redundansi — Jika PMS × BMS hanya terhubung via Modbus TCP tanpa fallback CAN atau RS485, kegagalan ethernet switch dapat memutus kendali seluruh microgrid. Rancang redundansi komunikasi antar lapisan.

Rujukan

• PUIL (Persyaratan Umum Instalasi Listrik) — SNI 0225 series, basis instalasi listrik Indonesia termasuk grounding, breaker, dan proteksi.
• IEC 62116 — Utility-interconnected photovoltaic inverters — Test procedure of islanding prevention measures.
• IEC 61439 — Low-voltage switchgear and controlgear assemblies.
• IEC 62619:2022 — Secondary cells and batteries containing alkaline or other non-acid electrolytes — Safety requirements for secondary lithium cells and batteries for use in industrial applications.
• UN 38.3 — Transport of Dangerous Goods, Section 38.3.
• IEC 62109-1 / IEC 62109-2 — Safety of power converters for use in photovoltaic power systems, basis sertifikasi inverter Deye SUN-125K-SG02HP3-EU-GM10.
• PVGIS (Photovoltaic Geographical Information System, European Commission): re.jrc.ec.europa.eu/pvg_tools — simulasi produksi PLTS per lokasi Indonesia.
• NASA Surface Meteorology and Solar Energy (SSE): power.larc.nasa.gov.
• PT Pertamina (Persero), produk bahan bakar: pertamina.com — definisi Solar, Bio Solar, Dexlite.
• BESS-125K261 datasheet — spesifikasi teknis platform (125 kW/241-261 kWh, ≥6.500 siklus @ 25°C 0,5C 70%EOL, 98,70% max efficiency, 10 ms switching, IP55, maksimum 10 unit paralel).

FAQ

Smart microgrid adalah pembangkit listrik mandiri dengan Power Management System (PMS) atau Energy Management System (EMS) yang mengatur dispatch antar sumber (PLTS, genset, BESS) secara dinamis berdasarkan SoC baterai, iradiasi real-time, prioritas beban, dan harga bahan bakar. PLTS hybrid biasa hanya memiliki inverter hybrid dengan algoritma fixed — tidak membaca context dinamis. Perbedaan terletak pada Control Layer: smart microgrid memiliki PMS/EMS + SCADA; PLTS hybrid biasa hanya memiliki inverter controller.

BESS (Battery Energy Storage System) pada microgrid tambang adalah bank baterai yang menyimpan energi dari PLTS atau genset berlebih untuk digunakan saat sumber utama tidak tersedia. BESS LFP tipikal digunakan karena siklus panjang (≥6.500 siklus untuk sel LFP grade A per spesifikasi pabrikan) dan safety lebih baik dari NMC/LCO. Platform BESS-125K261 125 kW/241-261 kWh menyediakan power untuk peak-shaving, spike start-up motor (switching 10 ms), dan otonomi stand-alone beberapa jam.

PLTS off-grid murni tanpa sambungan paralel ke jaringan PLN (contoh kamp pertambangan di lokasi tanpa jaringan PLN) tidak membutuhkan registrasi paralel operation ke PLN karena tidak ada koneksi fisik ke jaringan. Namun pelanggan tetap perlu mematuhi standar instalasi listrik umum (PUIL / SNI 0225), standar K3, dan regulasi K/L setempat terkait captive power untuk IUP (Izin Usaha Pertambangan). Konfirmasi legalitas spesifik dengan konsultan hukum atau Kementerian ESDM untuk aspek perizinan captive power pertambangan.

Biaya total microgrid 500 kW bervariasi signifikan tergantung topologi (A/B/C/D), rasio PLTS vs BESS vs genset, kompleksitas Control Layer (PMS/EMS/SCADA), dan infrastruktur site (akses jalan, pondasi, grounding). Komponen BESS kami dalam konteks factory-direct EXW China — platform BESS-125K261 125 kW/241-261 kWh modular hingga 10 unit paralel. Konfirmasi via WhatsApp dengan detail daya puncak + beban kritis + durasi otonomi + lokasi untuk kuotasi komponen BESS; biaya PLTS, genset, dan integrasi EPC melalui kuotasi vendor lokal terpisah.

Durasi otonomi BESS stand-alone tipikal 4-12 jam untuk kamp pertambangan (menunggu fajar PLTS kembali), hingga 24 jam untuk fasilitas yang ingin meminimalkan operasi genset. Kapasitas BESS kWh dihitung sebagai (beban kritis kW rata-rata) × (durasi otonomi jam) × margin keamanan 1,2. Untuk 100 kW beban kritis dengan target 8 jam otonomi, kapasitas BESS usable minimum = 100 × 8 × 1,2 = 960 kWh (sekitar 4 unit BESS-125K261 paralel).

Ya, dengan Topologi A AC-coupled atau Topologi C Hybrid-coupled, komponen PLTS dan BESS dapat ditambah bertahap setelah commissioning awal. Platform BESS-125K261 modular hingga 10 unit paralel per spesifikasi pabrikan — mulai dengan 2-3 unit untuk otonomi awal, tambah unit paralel seiring pertumbuhan beban kamp atau target otonomi yang lebih panjang. PMS/EMS perlu dikonfigurasi ulang saat menambah komponen; EPC yang memilih PMS modular open-protocol akan memudahkan ekspansi.
