Savolture Technical Guide

Cara Setting Baterai LiFePO4 di Inverter Deye: Lithium Mode, Port CAN/RS485, dan 4 Kesalahan (Panduan Installer 2026)

Tiga Gerbang Kompatibilitas Deye, Matriks Baterai × Inverter, dan Empat Kesalahan Setelan yang paling sering memangkas garansi installer di Indonesia.

September 28, 2026 13 min read Updated November 2026
Kabel baterai dan komunikasi di bawah inverter hybrid, setting baterai LiFePO4 di inverter Deye

Jawaban ringkas: Untuk inverter Deye SUN-3/3.6/5/6K-SG04LP1, setting baterai LiFePO4 48V dilakukan dalam empat langkah: pastikan baterai berada di rentang 40–60 V, hubungkan kabel komunikasi ke port RS485/CAN (CAN-H pin 4, CAN-L pin 5), di menu Battery Setting pilih Batt Mode = Lithium dan isi Lithium Mode dengan kode protokol model baterai Anda, lalu cek halaman Li-BMS: bila SOC dan arus dari BMS tampil, komunikasi berhasil. Tegangan pengisian untuk lithium mengikuti parameter BMS. Arus maksimum: rekomendasi Deye Ah × 50%, dibatasi 120 A (5K) atau 135 A (6K).

Ditulis oleh Marvin Zhou, Savolture. Setiap nama menu, nomor pin, dan angka arus dikutip dari manual resmi Deye SUN-3/3.6/5/6K-SG04LP1-EU-SM1/SM2 (versi April 2026), diperiksa 9 November 2026. Model Deye lain (SG05LP1, SG02LP1, seri tiga fase, seri tegangan tinggi) bisa memakai menu dan batas berbeda; cek manual model Anda di halaman unduhan Deye.

4 Pertanyaan Setting Baterai Deye

Bagaimana cara setting baterai lithium di inverter Deye?
Pada manual Deye SUN-3/3.6/5/6K-SG04LP1: hubungkan kabel komunikasi ke port RS485/CAN (CAN di pin 4 dan 5), buka Battery Setting, pilih Batt Mode = Lithium, isi Lithium Mode dengan kode protokol untuk model baterai Anda (dari Approved Battery List atau dokumen baterai), atur Max A Charge dan Max A Discharge, lalu atur Shutdown, Low Batt, dan Restart. Komunikasi berhasil bila halaman Li-BMS menampilkan data dari BMS.

Apa arti Lithium Mode pada inverter Deye?
Manual Deye menyebut Lithium Mode sebagai kode protokol komunikasi BMS, yang dikonfirmasi di Approved Battery List sesuai model baterai yang dipakai. Pada daftar tegangan rendah DY-LV48-0128, sebagian besar entri tercantum dengan komunikasi CAN dan kode 00, sedangkan sebagian kecil memakai RS485 atau kode lain. Baterai yang tidak tercantum memakai kode dari dokumen pabrik baterainya.

Berapa Max A Charge untuk baterai LiFePO4 di Deye 5K?
Manual Deye merekomendasikan kapasitas Ah baterai dikali 50% sebagai arus charge/discharge, dengan batas inverter 120 A untuk 5K dan 135 A untuk 6K. Contoh: satu modul 100Ah = 50 A, satu modul 200Ah = 100 A, satu modul 314Ah = 157 A (dibatasi 120 A oleh Deye 5K). Ambil angka terkecil antara rekomendasi ini, batas inverter, dan arus maksimum di datasheet baterai.

Kenapa baterai tidak terbaca di inverter Deye?
Periksa empat hal: kabel masuk ke port RS485/CAN (bukan port Meter, yang memakai pin 4 dan 5 untuk RS485), pinout CAN-H/CAN-L cocok dengan port baterai, Batt Mode sudah Lithium (bukan Use Batt V), dan kode Lithium Mode sesuai model baterai. Komunikasi berhasil bila halaman Li-BMS menampilkan data SOC dan arus dari BMS.

Panduan ini untuk installer yang sudah memilih baterai dan sekarang harus membuatnya “terbaca” oleh inverter Deye. Bila Anda masih menentukan baterai mana yang cocok, mulai dari daftar kompatibilitas baterai inverter Deye. Bila Anda ingin tahu cara membaca dokumen resmi Deye, lihat cara membaca daftar baterai approved Deye.

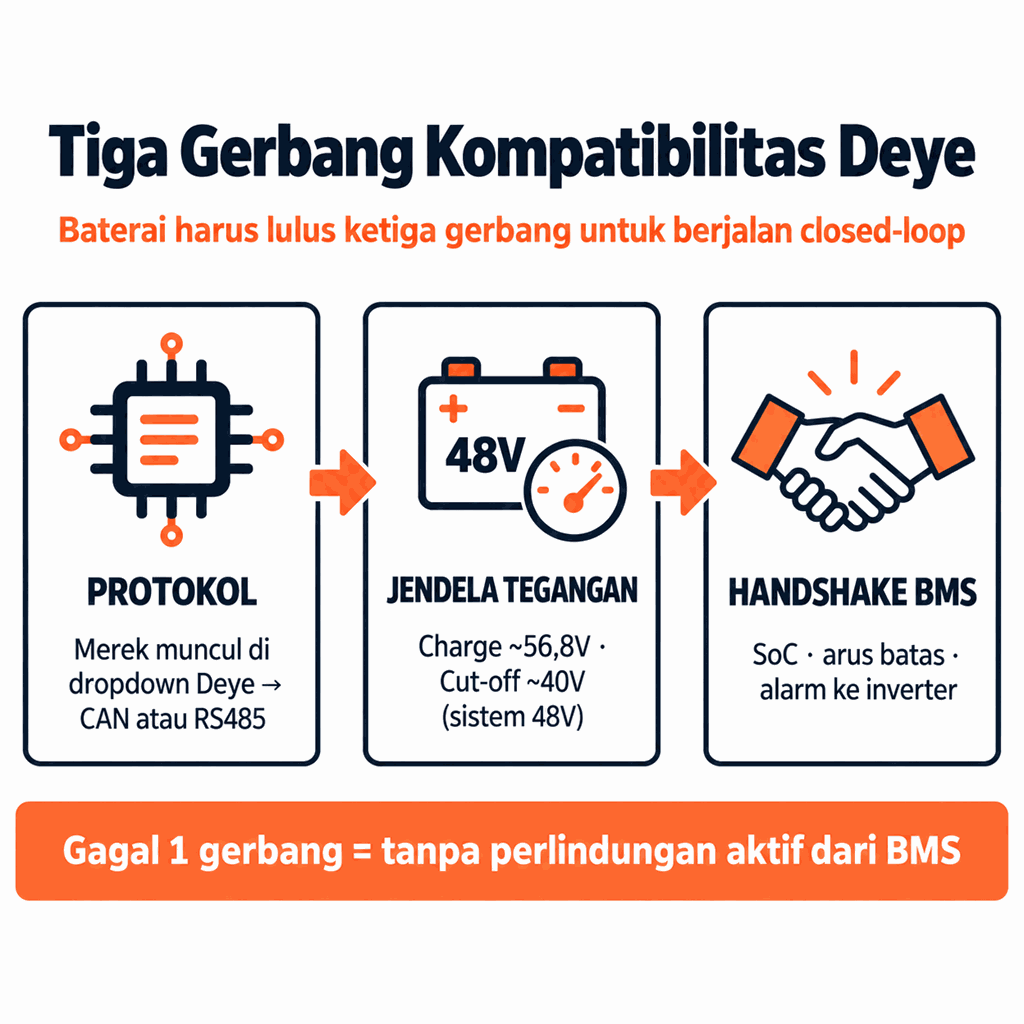

Sebelum Setting: Tiga Gerbang yang Harus Lolos

Jawaban singkat: Setting hanya berhasil bila baterai lolos tiga gerbang: tegangan baterai di rentang inverter (40–60 V untuk model 48 V SG04LP1), protokol BMS yang dikenali inverter (kode Lithium Mode), dan BMS yang benar-benar mengirim data ke inverter (terlihat di halaman Li-BMS).

GerbangYang diperiksaCara cek
1. TeganganRentang tegangan baterai inverter: 40–60 V untuk SUN-3K/3.6K/5K/6K-SG04LP1; model 3K-24 memakai 20–30 VDatasheet inverter vs tegangan nominal baterai (51,2 V untuk modul LFP 16 sel)
2. ProtokolKode Lithium Mode yang sesuai model bateraiApproved Battery List Deye atau dokumen protokol dari pabrik baterai
3. Data BMSBMS mengirim SOC, tegangan dan arus pengisian yang diminta ke inverterHalaman Li-BMS di layar inverter menampilkan angka, bukan nol

Kerangka ini kami sebut Tiga Gerbang Setting Deye. Bila gerbang 2 atau 3 gagal, inverter masih bisa berjalan dengan mode tegangan (Use Batt V), tetapi tanpa data dari BMS. Bagian terakhir artikel ini membahas kapan kompromi itu masih bisa diterima.

Empat langkah setting baterai LiFePO4 di inverter Deye: cek tegangan 40-60 V, CAN pin 4 dan 5, Batt Mode Lithium, cek halaman Li-BMS
Empat langkah setting baterai di inverter Deye SG04LP1, urutan menurut manual April 2026. Ketuk untuk memperbesar.

Langkah 1: Cocokkan Model Inverter dan Tegangan Baterai

Jawaban singkat: Lihat label model inverter. Seri SG04LP1-EU (3, 3.6, 5, 6 kW) memakai baterai 40–60 V, kecuali varian 3K-24 (20–30 V). Model lain punya manual sendiri; baterai 51,2 V hanya untuk seri tegangan rendah, bukan seri tegangan tinggi.

Seri Deye (manual terpisah)DayaBateraiCatatan
SUN-3/3.6/5/6K-SG04LP1-EU-SM1/SM23–6 kW, 1 fase40–60 V (3K-24: 20–30 V)Dasar seluruh angka di artikel ini
SUN-3.6/5/6/7/7.6/8K-SG05LP1-EU3,6–8 kW, 1 fase (varian -P/SM2 sampai 10 kW)Tegangan rendahCek batas arus di manual model
SUN-7.6/8/10/12K-SG02LP1-EU7,6–12 kW, 1 faseTegangan rendahCek batas arus di manual model
SUN-3–12K-SG05LP3-EU3–12 kW, 3 fase (varian 14–20 kW punya manual sendiri)Tegangan rendahCek batas arus di manual model
Seri tegangan tinggi (daftar DY-HV)BervariasiBaterai HV bertumpukBaterai 51,2 V tidak cocok

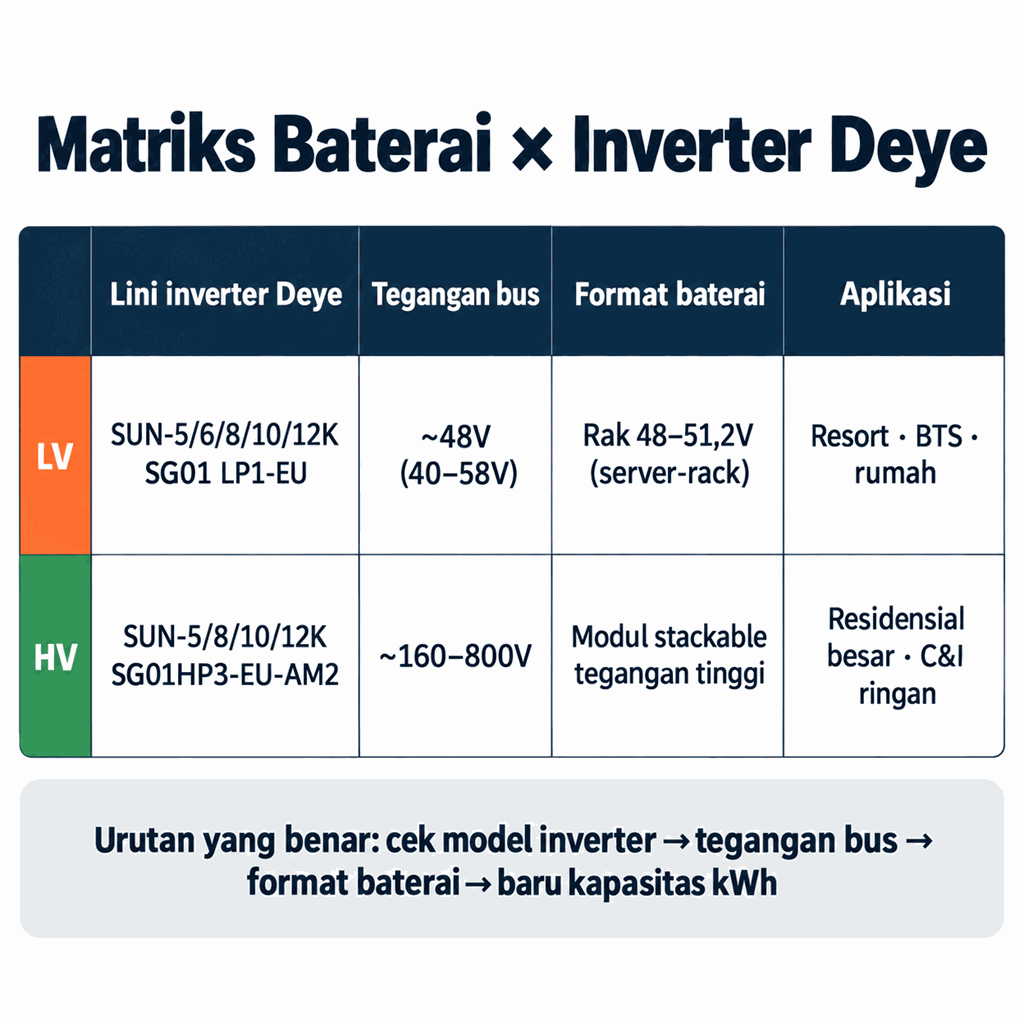

Deye menerbitkan dua daftar baterai terpisah: DY-LV48 untuk tegangan rendah dan DY-HV(160-800) untuk tegangan tinggi. Membeli baterai dari daftar yang salah adalah kesalahan yang mahal, karena tidak ada setting yang bisa memperbaikinya. Perbandingan kedua arsitektur ada di baterai tegangan rendah vs tinggi.

Langkah 2: Kabel Daya dan Kabel Komunikasi

Jawaban singkat: Kabel daya mengikuti tabel manual: 5 kW memakai 1AWG (35 mm²), 6 kW memakai 0AWG (50 mm²), baut M6, torsi maksimum 5,2 Nm. Kabel komunikasi masuk ke port RS485/CAN: CAN-H di pin 4, CAN-L di pin 5. Port Meter juga RJ45, tetapi pin 4 dan 5-nya adalah RS485.

Model SG04LP1Ukuran kabelPenampangTorsi maks
3K-240AWG50 mm²5,2 Nm
3K4AWG16 mm²5,2 Nm
3.6K2AWG25 mm²5,2 Nm
5K1AWG35 mm²5,2 Nm
6K0AWG50 mm²5,2 Nm

Manual Deye menegaskan: sebelum sambungan DC terakhir atau sebelum menutup pemutus DC, pastikan positif ke positif dan negatif ke negatif. Polaritas terbalik pada baterai merusak inverter. Untuk panjang kabel dan penurunan tegangan, lihat tabel ukuran kabel baterai 48V.

Pin RJ45Port RS485/CAN (ke baterai)Port Meter
1485_B485-B
2485_A485-A
3GND_485—
4CAN-H485-B
5CAN-L485-A
6GND_485GND
7485_A485-A
8485_B485-B

Dua hal yang perlu dicek. Pertama, pin 4 dan 5 berarti CAN hanya di port RS485/CAN; di port Meter, pin yang sama adalah RS485, jadi kabel BMS yang dicolok ke port Meter tidak akan terbaca sebagai BMS. Kedua, sisi baterai punya susunan pin sendiri. Pakai kabel dari pabrik baterai, atau buat kabel dengan mencocokkan CAN-H ke CAN-H dan CAN-L ke CAN-L dari kedua dokumen pinout. Kapan baterai memakai CAN dan kapan RS485 dijelaskan di perbedaan protokol CAN dan RS485 pada BMS.

Port RS485/CAN vs port Meter pada inverter Deye: pin 4 dan 5 adalah CAN-H dan CAN-L di port RS485/CAN, tetapi RS485 di port Meter
Pin 4 dan 5 berarti CAN hanya di port RS485/CAN; kabel BMS jangan ke port Meter. Ketuk untuk memperbesar.

Langkah 3: Isi Menu Battery Setting

Jawaban singkat: Di Battery Setting, pilih Batt Mode = Lithium, isi kapasitas dan arus maksimum, lalu di halaman Batt Set3 isi Lithium Mode, Shutdown, Low Batt, dan Restart. Untuk baterai lithium, tegangan pengisian tidak diisi manual: menurut manual, Deye mengikuti parameter tegangan dari BMS.

MenuIsiPenjelasan manual Deye
Batt ModeLithiumPilihan lain: Use Batt V (semua setelan berdasarkan tegangan), Use Batt % (berdasarkan SOC), No Batt (tanpa baterai)
Batt CapacityTotal Ah bank bateraiDipakai untuk kalibrasi SOC saat Batt Mode = Use Batt %
Max A Charge / Max A DischargeAh × 50%, maksimal batas inverterBatas inverter: 3K-24 140 A, 3K 70 A, 3.6K 90 A, 5K 120 A, 6K 135 A
Disable Float ChargeSesuai kebutuhanPada baterai lithium dengan komunikasi BMS, saat BMS meminta arus 0, inverter menahan tegangan pengisian pada nilai saat itu
Lithium ModeKode protokol model bateraiKode protokol komunikasi BMS, dikonfirmasi di Approved Battery List sesuai model baterai
ShutdownSOC batas bawah off-gridOff-grid: baterai dikosongkan sampai nilai ini, lalu modul DC/AC berhenti dan PV hanya mengisi baterai
Low BattSOC cadangan on-gridOn-grid: bila Grid charge dicentang dan target SOC di Time of Use tidak di bawah Low Batt, SOC dijaga di atas nilai ini
RestartSOC untuk menyala kembaliOff-grid: setelah SOC naik ke nilai ini, inverter kembali mengeluarkan listrik AC
Activate BatteryBila baterai terlalu kosongMembantu memulihkan baterai yang over-discharge dengan pengisian pelan dari PV atau jaringan

Layar contoh di manual menampilkan Lithium Mode 00, Shutdown 10%, Low Batt 20%, dan Restart 40%. Angka itu contoh tampilan, bukan anjuran. Untuk resort atau menara off-grid, pilih Shutdown dan Restart berdasarkan berapa lama beban harus bertahan sampai matahari kembali, dan sisakan jarak antara keduanya agar inverter tidak menyala-mati berulang saat SOC berada di sekitar batas.

Tentang kode Lithium Mode: pada daftar tegangan rendah Deye DY-LV48-0128, sebagian besar entri tercantum dengan komunikasi CAN dan kode 00, sedangkan sebagian kecil memakai RS485 atau kode lain. Baterai yang tidak tercantum di daftar tetap bisa berkomunikasi bila BMS-nya mendukung protokol yang dikenali Deye; kode yang dipakai berasal dari dokumen pabrik baterai, bukan tebakan.

Langkah 4: Pastikan Komunikasi Benar-Benar Berhasil

Jawaban singkat: Buka halaman Li-BMS di layar inverter. Bila komunikasi berhasil, halaman ini menampilkan data dari BMS: tegangan, arus, suhu, SOC, serta tegangan dan arus pengisian yang diminta BMS. Bila semuanya nol atau kosong, kembali ke langkah 2 dan 3.

  1. Li-BMS menampilkan angka. SOC dan “charging voltage/current” berasal dari BMS. Bandingkan SOC di layar Deye dengan SOC di indikator atau aplikasi baterai.
  2. Arus mengikuti permintaan BMS. Saat baterai mendekati penuh, arus pengisian di layar seharusnya turun mengikuti permintaan BMS. Untuk Li-ion, datasheet Deye menyebut strategi pengisian “self-adaption to BMS”.
  3. Aktifkan BMS_Err_Stop untuk sistem tanpa pengawasan. Di menu Advanced Function, BMS_Err_Stop membuat inverter berhenti dan melaporkan gangguan bila komunikasi dengan BMS terputus. Tanpa opsi ini, inverter tidak berhenti saat komunikasi BMS putus, sehingga gangguan mudah terlewat.

Catat hasil komisioning: foto halaman Li-BMS, kode Lithium Mode, dan nilai Max A Charge. Dokumen ini berguna saat klaim garansi, karena data setelan dapat diminta saat klaim. Syarat klaim garansi dibahas di garansi baterai LiFePO4 di Indonesia.

Kirim model inverter Deye Anda

Sebutkan model lengkap (misalnya SUN-6K-SG04LP1-EU-SM2), jumlah modul, dan foto halaman Li-BMS bila sudah terpasang. Tim teknis kami membalas dengan kode protokol dan setelan untuk modul kami.

Tanya Setting via WhatsApp

Berapa Arus dan Berapa Modul untuk Deye 5K dan 6K?

Jawaban singkat: Manual Deye merekomendasikan Ah baterai × 50% sebagai arus charge/discharge. Agar Deye 5K (120 A) dan 6K (135 A) bisa memakai arus penuh, butuh 3 modul 100Ah, 2 modul 200Ah, atau 1 modul 314Ah. Dengan bank lebih kecil, turunkan Max A Charge/Discharge.

Modul 51,2 VAh × 50% per modulModul untuk 120 A (5K)Modul untuk 135 A (6K)
100Ah (5,12 kWh)50 A3 → 150 A3 → 150 A
200Ah (10,24 kWh)100 A2 → 200 A2 → 200 A
314Ah (16,08 kWh)157 A1 → 157 A1 → 157 A

Tabel ini menghitung arus, bukan lama cadangan. Ambil angka terkecil dari tiga batas: rekomendasi Ah × 50%, batas inverter, dan arus maksimum di datasheet baterai. Contoh: datasheet modul 314Ah kami mencantumkan arus charge/discharge maksimum 200 A, jadi untuk satu modul di Deye 5K, Max A Charge diisi 120 A (batas inverter). Satu modul 100Ah di Deye 5K berarti Max A diisi 50 A, dan inverter tidak bisa mengeluarkan daya penuh dari baterai saja.

Berapa kWh yang dibutuhkan untuk beban malam atau cadangan dihitung terpisah, lihat cara menghitung kapasitas baterai PLTS. Hasil akhirnya adalah angka yang lebih besar dari kedua hitungan: jumlah modul untuk arus, atau jumlah modul untuk kWh.

Empat Kesalahan Setting yang Membuat Baterai Tidak Terbaca

Jawaban singkat: Empat kesalahan yang membuat baterai tidak terbaca: Batt Mode masih Use Batt V, kode Lithium Mode tidak sesuai model baterai, kabel masuk ke port yang salah atau pin CAN tertukar, dan Max A Charge melebihi kemampuan baterai. Keempatnya bisa dicek saat komisioning tanpa alat khusus.

KesalahanGejalaPerbaikan
1. Batt Mode = Use Batt VInverter berjalan dengan tegangan saja; data BMS tidak dipakaiUbah Batt Mode ke Lithium
2. Kode Lithium Mode salahHalaman Li-BMS dapat tampil kosong atau nolAmbil kode dari Approved Battery List atau dokumen pabrik baterai
3. Port Meter atau pin CAN tertukarTidak ada komunikasi sama sekaliPindah ke port RS485/CAN; cocokkan CAN-H pin 4 dan CAN-L pin 5 dengan pinout baterai
4. Max A Charge melebihi bateraiProteksi arus lebih BMS dapat memutus baterai saat beban atau pengisian puncakAmbil nilai terkecil: Ah × 50%, batas inverter, datasheet baterai

Bila keempatnya sudah benar tetapi Li-BMS tetap kosong, cek versi firmware inverter dan minta dokumen protokol terbaru dari pabrik baterai. Cara kerja inverter hybrid secara umum ada di cara kerja inverter hybrid PLTS.

Bila Baterai Tidak Bisa Berkomunikasi: Use Batt V

Jawaban singkat: Tanpa komunikasi BMS, Deye bisa dijalankan dengan Batt Mode = Use Batt V: semua batas memakai tegangan. Sistem tetap berjalan, tetapi inverter tidak menerima SOC, batas arus, atau alarm dari BMS. Nilai tegangan harus diambil dari datasheet baterai, bukan angka umum LFP.

Akibat praktisnya: SOC di layar hanya perkiraan dari tegangan, dan pada LFP kurva tegangan datar di bagian tengah sehingga perkiraan itu kasar. Inverter juga tidak tahu bila BMS ingin mengurangi arus karena sel panas. Untuk rumah yang diawasi, kompromi ini masih bisa diterima sementara. Untuk resort pulau, menara, atau tambang tanpa pengawasan, pakai baterai yang berkomunikasi dan aktifkan BMS_Err_Stop.

Sebagai contoh nilai yang berasal dari datasheet: modul 314Ah kami mencantumkan tegangan proteksi pengisian 58,4 V, tegangan float 57,6 V, dan tegangan proteksi pengosongan 43,2 V. Setelan Use Batt V harus berada di dalam batas proteksi baterai yang Anda pakai, bukan menyalin angka dari baterai lain.

Baterai Savolture dengan Inverter Deye

Jawaban singkat: Modul 51,2 V kami memakai komunikasi CAN dan RS485, dan Deye tercantum di daftar protokol yang didukung pada datasheet modul 314Ah. Baterai dari pabrik kami sudah tercatat berjalan closed-loop lewat CAN dengan satu unit Deye SUN-6K-SG04LP1 (varian AU); untuk model modul lain, kode protokol dikonfirmasi per model. Kami tidak mengklaim tercantum di Approved Battery List Deye.

Modul yang tersedia: 100Ah 5,12 kWh, 200Ah 10,24 kWh, dan 314Ah 16,08 kWh. Pemesanan mulai 1 unit, garansi 5 tahun standar atau 10 tahun opsi extended. Kode protokol, pinout kabel, dan nilai Max A dapat dikonfirmasi per model sebelum pemesanan. Inverter hybrid (bukan merek Deye) dapat disertakan sesuai permintaan.

Why I write this: Savolture adalah pabrik baterai LiFePO4 yang melayani installer dan EPC di Indonesia untuk modul 51,2 V dan BESS. Pertanyaan “kenapa baterai belum terbaca di Deye” adalah langkah komisioning yang jawabannya ada di manual Deye, tetapi tersebar di beberapa halaman berbahasa Inggris. Panduan ini mengumpulkannya dalam satu urutan.

Kirim Model Inverter via WhatsApp   atau halaman kontak. Untuk pembelian grosir, lihat suplai grosir baterai LiFePO4.

FAQ Setting Baterai Inverter Deye

Bagaimana cara setting baterai lithium di inverter Deye?

Pada manual Deye SUN-3/3.6/5/6K-SG04LP1: hubungkan kabel komunikasi ke port RS485/CAN (CAN di pin 4 dan 5), buka Battery Setting, pilih Batt Mode = Lithium, isi Lithium Mode dengan kode protokol untuk model baterai Anda (dari Approved Battery List atau dokumen baterai), atur Max A Charge dan Max A Discharge, lalu atur Shutdown, Low Batt, dan Restart. Komunikasi berhasil bila halaman Li-BMS menampilkan data dari BMS.

Apa arti Lithium Mode pada inverter Deye?

Manual Deye menyebut Lithium Mode sebagai kode protokol komunikasi BMS, yang dikonfirmasi di Approved Battery List sesuai model baterai yang dipakai. Pada daftar tegangan rendah DY-LV48-0128, sebagian besar entri tercantum dengan komunikasi CAN dan kode 00, sedangkan sebagian kecil memakai RS485 atau kode lain. Baterai yang tidak tercantum memakai kode dari dokumen pabrik baterainya.

Berapa Max A Charge untuk baterai LiFePO4 di Deye 5K?

Manual Deye merekomendasikan kapasitas Ah baterai dikali 50% sebagai arus charge/discharge, dengan batas inverter 120 A untuk 5K dan 135 A untuk 6K. Contoh: satu modul 100Ah = 50 A, satu modul 200Ah = 100 A, satu modul 314Ah = 157 A (dibatasi 120 A oleh Deye 5K). Ambil angka terkecil antara rekomendasi ini, batas inverter, dan arus maksimum di datasheet baterai.

Apa beda Shutdown, Low Batt, dan Restart di Deye?

Menurut manual Deye: Shutdown berlaku saat off-grid, baterai dikosongkan sampai SOC ini lalu modul DC/AC berhenti dan PV hanya mengisi baterai. Low Batt berlaku saat on-grid, bila Grid charge dicentang dan target SOC di Time of Use tidak di bawah Low Batt, SOC dijaga di atas nilai ini. Restart berlaku off-grid: setelah SOC naik kembali ke nilai ini, inverter kembali mengeluarkan listrik AC.

Kenapa baterai tidak terbaca di inverter Deye?

Periksa empat hal: kabel masuk ke port RS485/CAN (bukan port Meter, yang memakai pin 4 dan 5 untuk RS485), pinout CAN-H/CAN-L cocok dengan port baterai, Batt Mode sudah Lithium (bukan Use Batt V), dan kode Lithium Mode sesuai model baterai. Komunikasi berhasil bila halaman Li-BMS menampilkan data SOC dan arus dari BMS.

Ukuran kabel baterai untuk Deye 5K dan 6K berapa?

Tabel kabel di manual Deye SG04LP1: 5 kW memakai 1AWG (35 mm²) dan 6 kW memakai 0AWG (50 mm²), dengan torsi baut maksimum 5,2 Nm dan baut M6. Pastikan polaritas benar sebelum menutup pemutus DC; polaritas terbalik merusak inverter.
